Geplaatst door Met het SolarEdge monitor platform krijg je standaard inzicht in hoeveel je Optimizers en Omvormer aan vermogen leveren. Maar je kan niet standaard zien hoeveel van dat vermogen door jezelf verbruikt wordt en/of hoeveel vermogen je teruglevert aan het net. Daarvoor moet je de SolarEdge Modbus Energiemeter installeren die verbonden is met de Omvormer middels een seriële RS-485 verbinding.
De tussenmeter hangt bij mij in de meterkast en is zo geplaatst dat deze meet of er vermogen wordt geleverd vanuit het net of dat er vermogen wordt teruggeleverd. De omvormer kan met deze informatie berekenen wat hoeveel vermogen je verbruikt.

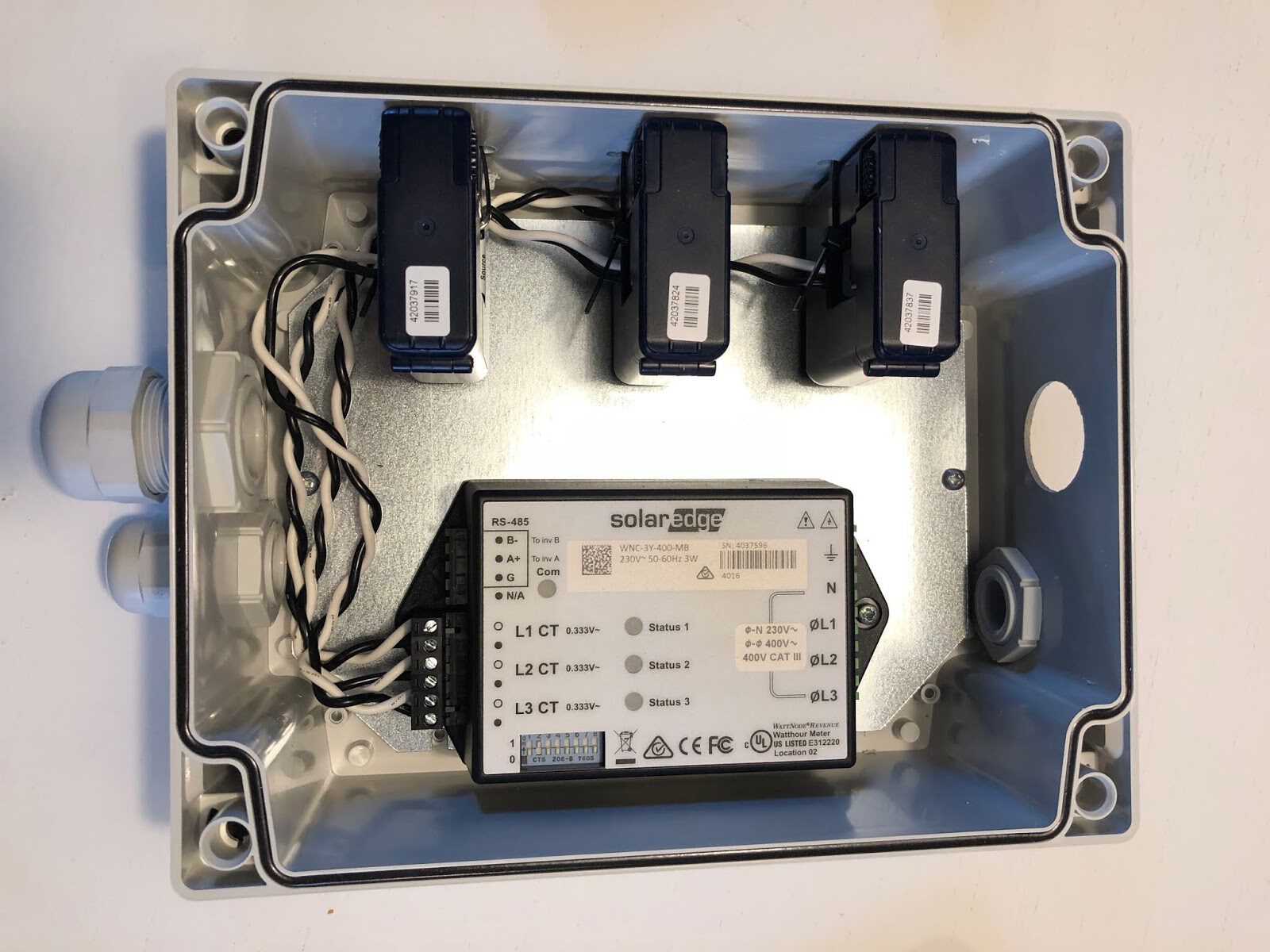

Om het netjes in mijn meterkast te kunnen installeren heb ik de tussenmeter inclusief de stroomtransformatoren in een behuizing geplaatst. Het aansluiten ging redelijk vlekkeloos, wel had ik in het begin problemen om de communicatie tussen de tussenmeter en de omvormer werkend te krijgen. Dit had te maken met het dubbel activeren van de afsluitweerstand op de RS485 lijn, dat ging dus niet goed. Nadat ik dit alleen had gedaan in de omvormer (een kwestie van een schakelaartje omzetten) werkte het prima.

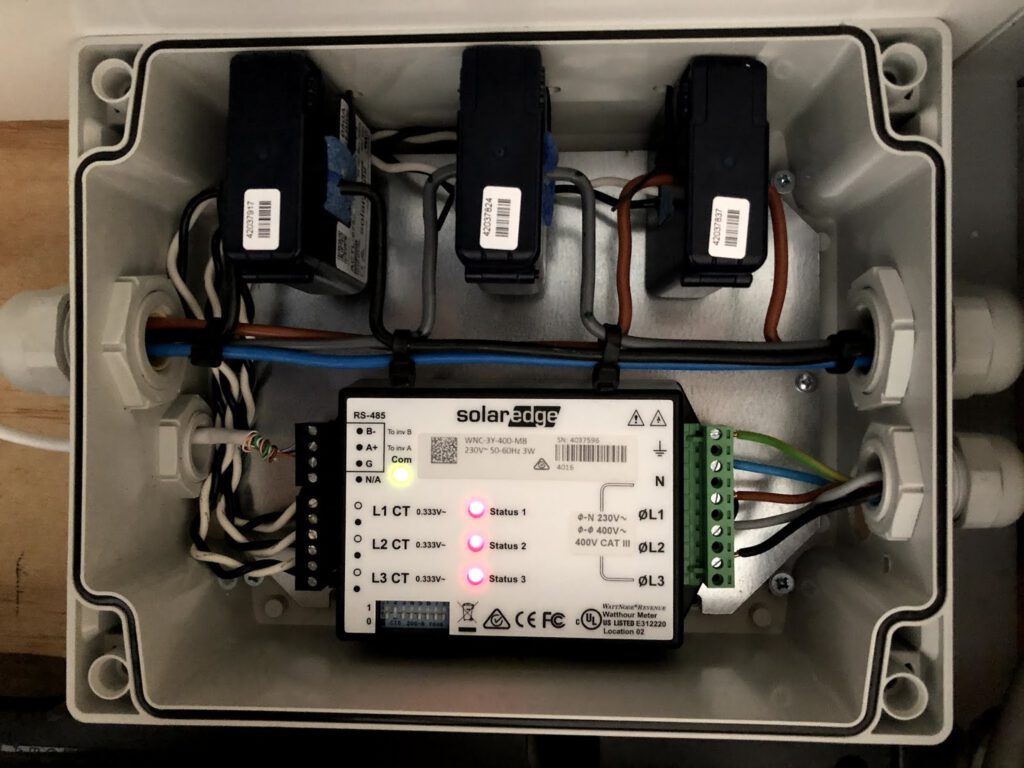

Lichten de statuslampjes rood op dan lever je op de betreffende fase vermogen terug, zijn ze groen dan neem je vermogen af van het net. Hieronder het resultaat in de SolarEdge app.
En omdat je niet genoeg knipperende lampjes kan hebben in je meterkast… Heb ik gaatjes geboord in de deksel van de behuizing en daarin staafjes geplakt van plexiglas. De staafjes transporteren nu het licht van de ledlampjes op de tussenmeter zodat je de status ook kan aflezen met een gesloten behuizing.
Mooie oplossing voor de grote stroomspoelen. Welk type behuizing heeft u hiervoor gebruikt?
De fabrikant is niet bekend gezien het een aankoop is via Marktplaats.
De afmetingen van de kast zijn:
24 x 19 cm en 11 cm diep
IK overweeg om een energymeter in mijn huis te plaatsen. Nu zit ik met de vraag of deze in de meterkast moet en welke kabels door de spoelen moeten worden getrokken.
Mijn omvormer bevindt zich nml in de kelder en is op een behoorlijke afstand van waar de stroom binnenkomt.
Hoe heb jij dat gedaan?
De spoelen moeten geplaatst worden op de hoofdaansluiting, zodat je kan meten hoeveel energie je verbruikt of teruglevert. De meest logische plek is in de meterkast omdat daar je hoofdaansluiting zit. De SolarEdge meter maakt gebruik van RS485, dat zijn drie draadjes en daarvoor heb ik een UTP (netwerk) kabel gebruikt. De afstand tussen mijn SE meter en de SE omvormer is zo’n 20 meter maar een grotere afstand zou ook geen probleem moeten zijn.
